Una placa de capacidad del montacargas le indica la carga máxima segura el camión puede transportar en condiciones específicas. Los tres números que más importan son: (1) capacidad nominal en libras o kg, (2) centro de carga en pulgadas o mm: la distancia desde la cara de la horquilla hasta el centro de gravedad de la carga, y (3) altura máxima de elevación . Los tres trabajan juntos. Cambie cualquiera de ellos y la capacidad nominal también cambiará. Un montacargas de 5000 lb no siempre levanta 5000 lb; lea cada línea de la placa antes de cargar.

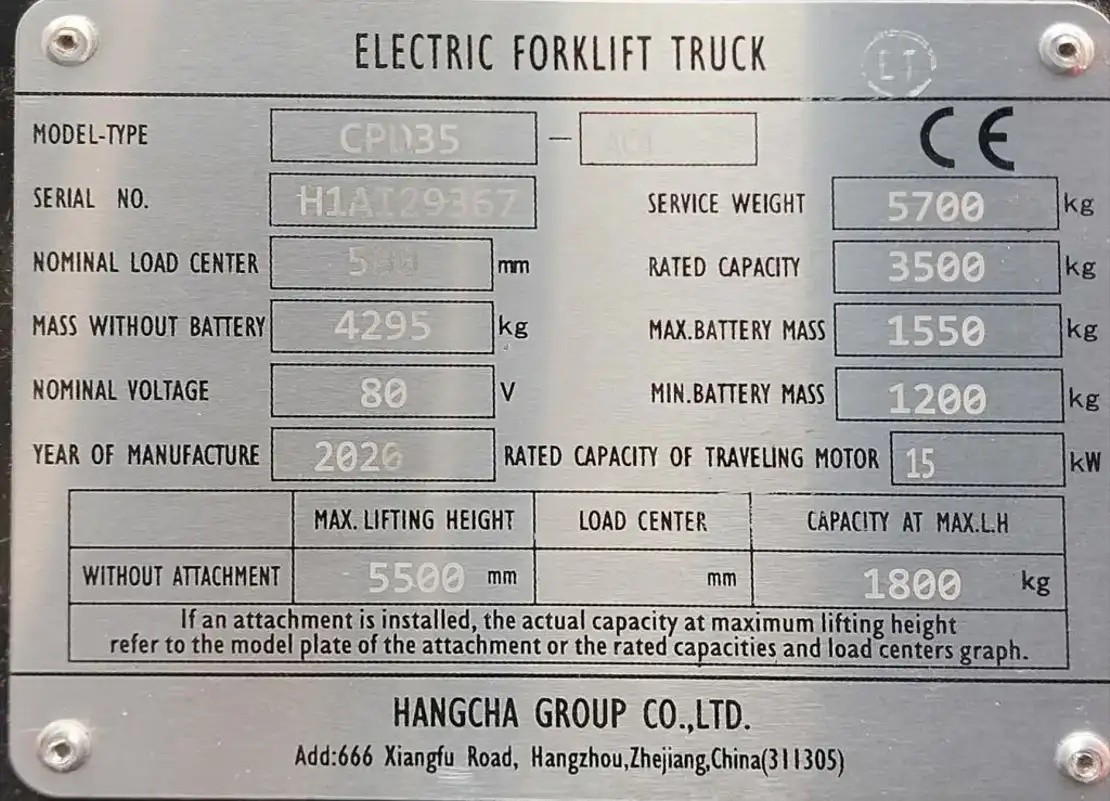

La placa de capacidad, también llamada placa de datos, placa de identificación o placa de peso, es una etiqueta de metal montada permanentemente en cada montacargas, generalmente en el tablero o en el mástil delantero en posición vertical, donde el operador puede verla desde el asiento. No es una sugerencia. bajo OSHA 29 CFR 1910.178(a)(6) , cada montacargas debe llevar una placa de identificación duradera, resistente a la corrosión y legible en todo momento. Operar un montacargas con una placa faltante, dañada o ilegible es una infracción de OSHA citable.
La placa la instala el fabricante y la verifica un laboratorio de pruebas reconocido a nivel nacional (NRTL), como UL o FM. por ANSI/ITSDF B56.1 , la capacidad indicada es el resultado de una prueba física de mesa inclinable o de un cálculo de ingeniería que cubre el peor escenario de estabilidad del camión. No es una estimación, es un límite probado y certificado.
Las placas de capacidad varían ligeramente según el fabricante y el tipo de camión, pero OSHA y ANSI exigen un conjunto de campos básicos que siempre deben aparecer. Aquí se explica cada campo, lo que significa y por qué es importante:
| campo | Lo que te dice | Error común |
|---|---|---|
| Designación del tipo de camión por ej. Mi, Sol, LP, DS, EX | Fuente de energía y clasificación para áreas peligrosas. E = eléctrico; G = gasolina; LP = propano líquido; DS = diésel; EX = clasificado a prueba de explosiones | Suponiendo que cualquier camión eléctrico sea seguro en áreas clasificadas como peligrosas, solo los camiones con clasificación EX están aprobados |
| Capacidad nominal | La carga máxima que el camión puede levantar de forma segura, pero sólo en el centro de carga y la altura de elevación indicados. No es un techo absoluto independiente de esas condiciones. | Tratar la capacidad nominal como un número fijo independientemente de la posición o altura de la carga |
| centro de carga | La distancia horizontal desde la cara frontal de las horquillas hasta el centro de gravedad de la carga. El estándar es de 24 pulgadas (600 mm). La capacidad nominal solo es válida a esta distancia exacta | Sin tener en cuenta cargas de más de 48 pulgadas: su centro de gravedad se encuentra más allá de 24 pulgadas, lo que reduce la capacidad efectiva. |
| Altura máxima de elevación | La altura a la que se aplica la capacidad indicada. A medida que aumenta la altura de elevación, la capacidad residual disminuye; una tabla de capacidad residual separada en el mástil muestra esta relación. | Suponiendo que la capacidad nominal total todavía se aplica al elevar hasta 4 m en un almacén de estanterías altas |
| Peso del camión (peso de servicio) | El peso del propio camión, incluida la batería en los modelos eléctricos. Crítico para los cálculos de carga del piso y la planificación de la capacidad del ascensor. | Olvidar que un montacargas cargado en un ascensor = peso del camión carga peso. El peso combinado puede exceder las clasificaciones de los ascensores |
| Peso de la batería (mín./máx.) | Sólo camiones eléctricos. La función de contrapeso la realiza parcialmente la batería; si se instala una batería más ligera, la capacidad nominal queda invalidada y debe recalcularse | Cambiar a una batería más pequeña/ligera sin actualizar la placa de capacidad |
| Tipo de mástil | 2 etapas, 3 etapas, 4 etapas o elevación libre completa. Determina cómo se eleva el camión y a qué altura se restringe la visibilidad. La capacidad a máxima altura depende del tipo de mástil | Sustitución de un mástil sin recertificar la placa de capacidad |
| Accesorio (si está instalado) | Cualquier accesorio que no sea de fábrica (desplazador lateral, abrazadera, manipulador de tambores) agrega peso y desplaza el centro de carga hacia adelante, lo que reduce la capacidad. Una segunda línea en la placa muestra la capacidad revisada con el accesorio instalado. | Uso de la capacidad nominal base cuyo se instala un accesorio: se aplica la línea de capacidad inferior del accesorio |
| Marca de aprobación NRTL | Confirmación de que un laboratorio de pruebas reconocido a nivel nacional (UL, FM, CSA) ha verificado las especificaciones. Requerido por OSHA 29 CFR 1910.178(a)(3) | Aceptar una placa de repuesto de una fuente no certificada |
El centro de carga es el concepto más incomprendido en la operación de montacargas. La capacidad nominal de la placa supone que el centro de gravedad de la carga se encuentra exactamente a la distancia indicada del centro de carga desde la cara de la horquilla, normalmente 24 pulgadas (600 mm). Esto corresponde a una plataforma estándar de 48 pulgadas de profundidad con peso distribuido uniformemente.
Mueva el centro de carga más hacia afuera (porque la carga es más profunda, más pesada en un lado o porque un accesorio empuja la carga hacia adelante) y el camión se vuelve menos estable. La capacidad segura efectiva disminuye. El número de placa no cambia. Su margen de seguridad sí.
La relación es aproximadamente proporcional. Utilice esta fórmula para estimar la capacidad ajustada cuando su centro de carga difiere del valor de la placa:
| Centro de carga real | Camión de 5,000 lb (clasificado en 24 pulgadas) | Capacidad restante | Escenario típico |
|---|---|---|---|
| 24 pulgadas (600 mm) | 5,000 lb | 100% | Estándar 48 x 40 en palet, carga uniforme |
| 30 pulgadas (762 milímetros) | 4000 libras | 80% | Palet de 60 pulgadas de profundidad o carga frontal pesada |
| 36 pulgadas (914 milímetros) | 3,333 libras | 67% | Carga de 72 pulgadas de profundidad o accesorio que agrega alcance |
| 48 pulgadas (1219 milímetros) | 2500 libras | 50% | Carga de 96 pulgadas o abrazadera de tambor grande extendida |
La capacidad nominal de la placa se aplica a una altura de elevación específica, normalmente al nivel del suelo o a una altura de desplazamiento baja. A medida que el mástil se extiende hacia arriba, suceden dos cosas que reducen la capacidad segura: el centro de gravedad del camión aumenta y aumenta la palanca hacia adelante en el eje delantero. esto se llama capacidad residual - la capacidad útil real a una altura determinada.
La capacidad residual se muestra en un carta separada montada en el mástil , no en la placa de capacidad. En los almacenes con estanterías altas (el entorno más común donde esto importa), los operadores que solo leen la placa de capacidad e ignoran el gráfico residual están operando a ciegas en los momentos más peligrosos.
La implicación práctica: un montacargas con capacidad de 5,000 lb que coloca paletas en un estante de 20 pies solo puede manejar con seguridad entre 2,500 y 2,800 lb a esa altura. Si sus cargas pesan 4000 lb y las apila a 20 pies, siempre está operando más allá de los límites de seguridad, y la placa de capacidad le dio el número correcto. Simplemente no leíste el mapa del mástil también.
Cualquier accesorio que no sea de fábrica instalado en un montacargas (desplazador lateral, rotador, abrazadera, manipulador de tambor, push-pull, simple-doble) tiene dos efectos sobre la capacidad nominal:
bajo OSHA 29 CFR 1910.178(a)(5) and ANSI B56.1 , cada accesorio requiere la aprobación por escrito del fabricante antes de la instalación. Una vez aprobada, la placa de capacidad debe actualizarse para mostrar el peso combinado del camión y el accesorio, y la capacidad revisada a máxima elevación con el accesorio instalado.
| Tipo de archivo adjunto | Peso típico | Impacto típico en la capacidad | Se requiere actualización de placa |
|---|---|---|---|
| palanca de cambios lateral | 200-350 libras | -300 a -500 lb en capacidad nominal | si |
| Abrazadera giratoria | 500-900 libras | -800 a -1500 libras | si |
| Simple-doble (esparcidor de horquilla) | 300-500 libras | -500 a -1000 lb (más cambio de centro de carga) | si |
| manipulador de tambores | 150-400 libras | -300 a -600 libras | si |
| Horquillas extendidas (más allá de la longitud de fábrica) | Varía | Importante: el centro de carga se desplaza proporcionalmente a la extensión de la horquilla | si |
La designación del tipo de camión en la placa de capacidad no es sólo un identificador de combustible. Es una clasificación de seguridad definida por OSHA y ANSI que determina dónde está legalmente permitido operar el camión en función de los peligros ambientales.
| Código | Fuente de energía | Clasificación de áreas peligrosas | Uso típico |
|---|---|---|---|
| E | Eléctrico | Áreas generales (no clasificadas) | Almacenes estándar, almacenamiento de productos terminados. |
| ES | Eléctrico | Áreas donde pueden existir vapores inflamables en cantidades menores | Instalaciones con uso ocasional de disolventes. |
| EE.UU. | Eléctrico | Áreas con riesgo moderado de vapor o polvo inflamable | Manipulación de granos, almacenamiento de ciertos productos químicos. |
| EX | Eléctrico | Ubicaciones peligrosas clasificadas (NEC Clase I/II Div. 1) | Áreas de API farmacéuticas, almacenamiento de disolventes, instalaciones de pintura. |
| G | gasolina | General (áreas al aire libre o bien ventiladas) | Depósitos de madera, construcción exterior, muelles de carga. |
| LP/LPS | propano líquido | LP = generales; LPS = alguna protección de área clasificada | Distribución de alimentos, muelles de carga para cámaras frigoríficas, patio exterior. |
| D/DS/DY | Diésel | D = generales; DS / DY = salvaguardias adicionales | Operaciones pesadas al aire libre, puertos, sitios de construcción |
La placa de capacidad es un documento vivo. Cualquier cambio en el camión que afecte la capacidad, la distribución del peso o la operación segura requiere una actualización de la placa y la aprobación por escrito del fabricante antes de realizar ese cambio. Esto no es opcional según OSHA o ANSI.
| Cambiar | Se requiere actualización de placa | Se requiere aprobación del fabricante |
|---|---|---|
| Agregar un accesorio que no sea de fábrica (desplazador lateral, abrazadera, etc.) | si | si - written approval required first |
| Reemplazo de la batería con un peso diferente | si | si if outside min/max range on plate |
| Reemplazo del mástil por otro de diferente tipo o altura | si | si |
| Extender o alargar las horquillas | si | si |
| Modificando el contrapeso | si | si - and rarely granted |
| Mantenimiento de rutina (aceite, filtros, llantas del mismo modelo) | No | No |
Si el fabricante original está fuera del negocio o no responde, OSHA permite una Ingeniero profesional registrado calificado realizar el análisis de seguridad y aprobar la modificación por escrito. La placa aún debe actualizarse antes de que el camión vuelva al servicio.
Una carretilla elevadora sin una placa de capacidad legible debe ser puesta fuera de servicio inmediatamente. Esto no es una cuestión de criterio: es un requisito directo de OSHA según 29 CFR 1910.178(a)(6).
Pasos a seguir:
Antes de cada turno, los operadores deben seguir esta secuencia:
