La capacidad nominal de una transpaleta solo es válida cuando el centro de gravedad de la carga se alinea con el centro de carga especificado por el fabricante, generalmente 600 milímetros. Operar más allá de esta distancia desencadena Reducción de carga , reduciendo significativamente el límite de elevación segura para evitar fallas hidráulicas y vuelcos. Por cada 100 mm que avanza el centro de carga, la capacidad de elevación real puede caer entre un 15% y un 20%.
el Centro de carga (LC) es la distancia horizontal desde la cara vertical de las horquillas hasta el centro de gravedad de la carga. En el manejo global de materiales, 600 milímetros es el punto de referencia estándar porque representa el punto medio de un palet estándar de 1200 milímetros.
el Role of the 600 mm Industry Standard

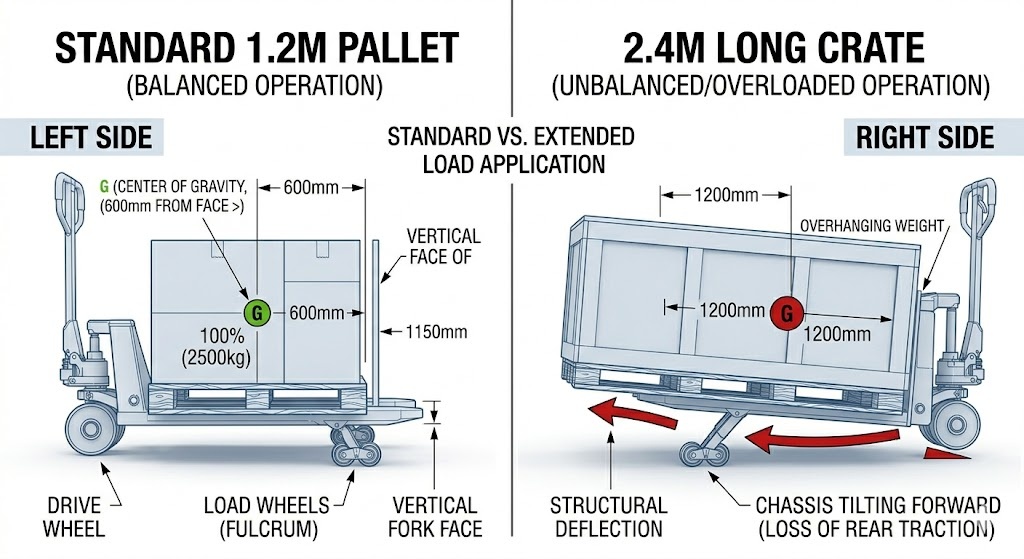

La mayoría de palets industriales (GMA o Europalets) tienen una profundidad de 1200 milímetros. Colocar el peso uniformemente asegura que Centro de gravedad (CoG) se sitúa exactamente en la marca de 600 mm. Si utiliza horquillas más largas para transportar dos paletas o cajas de gran tamaño, el CoG se desplaza hacia las puntas de las horquillas, convirtiendo la transpaleta en una palanca inestable.
el Lever Principle and the Fulcrum Point

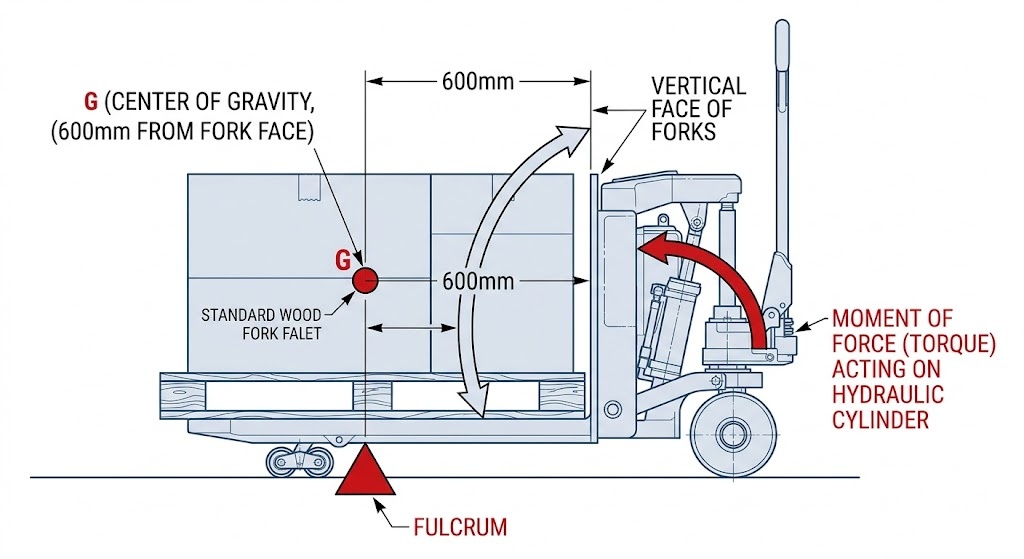

Una transpaleta funciona como Palanca Clase 1 . Las ruedas de carga delanteras actúan como fulcro . Cuando aumenta la distancia entre la carga y el punto de apoyo, la fuerza hacia abajo (par) ejercida sobre el sistema hidráulico y el chasis aumenta exponencialmente, incluso si el peso de la carga sigue siendo el mismo.
| Posicionamiento de carga | Centro de gravedad (CoG) | Nivel de estrés del sistema | Clasificación de estabilidad |
|---|---|---|---|
| Palet estándar | 600 milímetros | nominales | Alto |
| Palet Doble | 1200 mm | extremo | Crítico |
| Caja de gran tamaño | 900 milímetros | elevado | moderado |

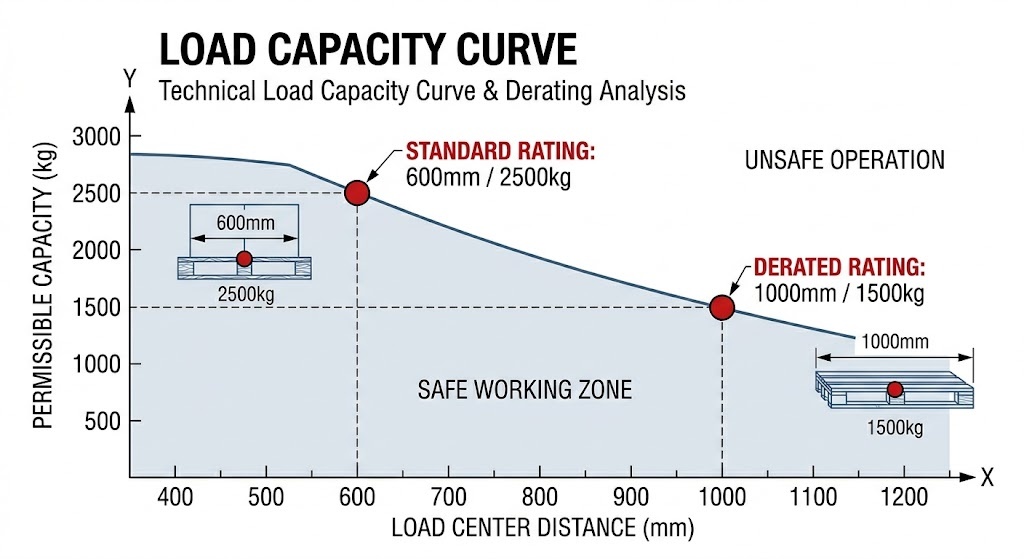

Reducción de carga es la reducción calculada en la capacidad máxima de elevación de una máquina a medida que aumenta el centro de carga. Esta es una relación no lineal dictada por la Principio de los momentos . Cuando la carga se aleja de la raíz de la horquilla, la ventaja mecánica se desplaza, lo que genera una tensión excesiva en los sellos hidráulicos y el chasis.
| Centro de carga (LC) | Capacidad nominal | Carga de trabajo segura real (SWL) | Impacto estructural |
|---|---|---|---|
| 600 milímetros | 2500 kilogramos | 2500 kilogramos | Presión hidráulica óptima |
| 800 milímetros | 2500 kilogramos | ~1875 kilogramos | Mayor estrés en la raíz de la horquilla |
| 1000 milímetros | 2500 kilogramos | ~1500 kilogramos | Riesgo de deformación permanente del marco |
| 1200 mm | 2500 kilogramos | ~1250 kilogramos | Crítico Tipping Danger |
el Derating Calculation Logic
Para estimar la capacidad segura para cargas no estándar, los profesionales utilizan la relación entre el momento de diseño y el momento real.
Fórmula: Capacidad real = (Capacidad nominal * Centro de carga estándar) / Nuevo centro de carga
Ejemplo: Para un camión de 2500 kg que intenta levantar una caja con un centro de carga de 1000 mm:
(2500 * 600) / 1000 = 1500 kg.

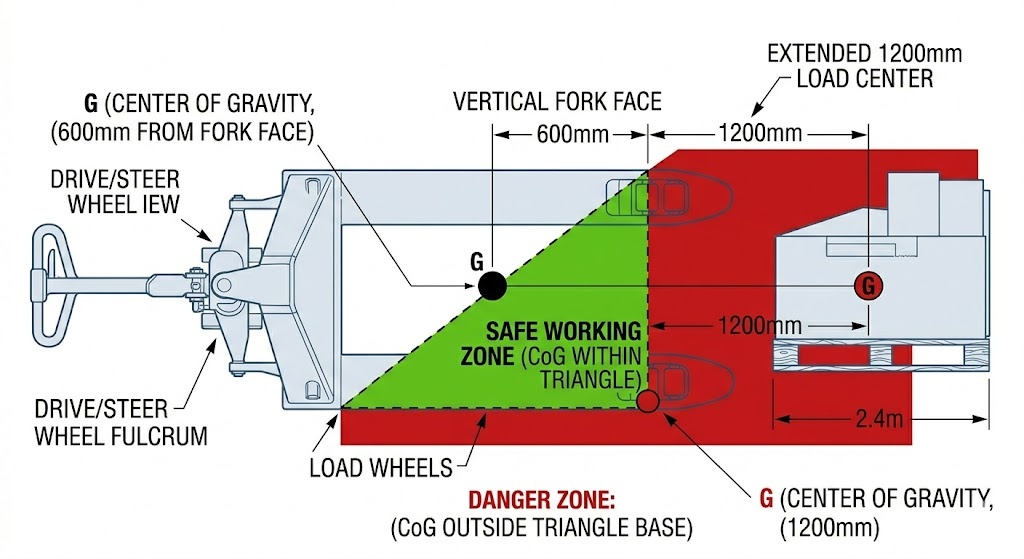

A diferencia de las carretillas elevadoras de cuatro ruedas, una transpaleta depende de una geometría específica para mantener el equilibrio. el Triángulo de estabilidad Está formado por la rueda motriz (o ruedas de dirección) y las dos ruedas de carga delanteras.
el Impact of Center of Gravity (CoG)
el CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Capacidad de ascenso (navegar por una rampa del 5 %) o la fuerza centrífuga durante un giro brusco pueden empujar el CoG fuera de la huella, provocando un vuelco lateral o un cabeceo hacia adelante.
Factores dinámicos que afectan la estabilidad
Elegir una transpaleta en función de Capacidad nominal por sí solo es un error de adquisición común. Los entornos de alto rendimiento requieren igualar la Capacidad residual al perfil de carga específico de la industria.
Almacenamiento estándar (FMCG)
Construcción y Manufactura Pesada
Cadena de frío y farmacéutica
P1: ¿Puedo levantar una carga de 2000 kg si mi transpaleta tiene una capacidad nominal de 2500 kg?
Respuesta: Si, pero sólo si el centro de carga es de 600 mm o menos. Si está levantando una carga no estándar o de gran tamaño donde el centro de gravedad supera los 600 mm, el Reducción de carga El efecto reduce su capacidad segura real. Por ejemplo, en un centro de carga de 1000 mm, un camión de 2500 kg solo puede manejar con seguridad aproximadamente 1500 kg.
P2: ¿Cómo afecta la longitud de la horquilla a la estabilidad de una transpaleta?
Respuesta: La longitud de la horquilla dicta la posición de la fulcro Point . Si bien las horquillas más largas (por ejemplo, 1800 mm) permiten cargar cargas de gran tamaño, desplazan el centro de gravedad de la carga más lejos de la rueda motriz. Esto aumenta la Momento de fuerza en el sistema hidráulico y mueve el centro de gravedad (CoG) hacia el borde del Triángulo de estabilidad , aumentando el riesgo de vuelco.
P3: ¿Qué es la “capacidad residual” en el manejo de materiales?
Respuesta: Capacidad residual es la capacidad de elevación real del equipo en una configuración específica no estándar. A diferencia del Capacidad nominal nominal (el peso máximo en condiciones ideales), la capacidad residual tiene en cuenta factores de reducción como centros de carga extendidos, el uso de accesorios o elevaciones elevadas.
P4: ¿Por qué mi transpaleta eléctrica pierde tracción cuando transporta cargas largas?
Respuesta: Esto generalmente se debe a Inclinación del chasis causado por un centro de carga extendido. Cuando el peso de la carga se concentra demasiado hacia adelante (más allá de las ruedas de carga delanteras), se crea un efecto de palanca que levanta la rueda motriz trasera. Esto reduce la presión hacia abajo necesaria para la tracción, lo que provoca que las ruedas patinen y comprometa el frenado.
